AGB Eclipse 2.0 - прихована 3D-петля для дверей врівень
AGB Eclipse 2.0 (АГБ Екліпс 2.0) - реверсивна врізна петля для міжкімнатних дерев'яних дверей, у яких полотно в закритому положенні знаходиться врівень із коробкою. Після монтажу механізм прихований, а положення полотна можна точно відрегулювати у трьох площинах.
Рамна частина зменшена до 20 мм, висота корпуса становить 109,8 мм, максимальний виліт - 19,5 мм. Петля відкривається до 180°, якщо цьому не заважають лиштва, стіна, ручка або інші елементи дверного блока.
Навантаження і кількість петель
- 2 петлі - до 40 кг на дверне полотно.
- 3 петлі - до 60 кг на дверне полотно.
Це несуча здатність комплекту петель, а не однієї петлі. Під час розрахунку враховуйте повну масу полотна разом зі склом і фурнітурою, його висоту та ширину, матеріал коробки, кріплення, інтенсивність використання, наявність дотягувача або підлогового упора. Для нетипових дверей кількість і схему розташування петель має визначити виробник дверного блока.
Регулювання Eclipse 2.0
- по притиску - ±1 мм;
- по вертикалі - ±2 мм;
- по горизонталі - ±1,5 мм;
- інструмент для регулювання - шестигранний ключ 3 мм.
Регулювання виконують послідовно, невеликими кроками, без надмірного навантаження на один гвинт. Накладки встановлюють після остаточного вирівнювання полотна.
Як перевірити сумісність
- Переконайтеся, що двері мають конструкцію врівень, а петля повинна бути повністю прихованою.
- Звірте модель Eclipse 2.0, висоту корпуса 109,8 мм, рамну частину 20 мм і форму фрезерування з кресленням.
- Розрахуйте кількість петель за повною масою та габаритами полотна.
- Уточніть покриття самої петлі та окремо підберіть накладки того самого коду.
Не замінюйте Eclipse 2.0 іншою моделлю серії лише через схожу назву. Eclipse 2.1, 2.2, 3.0 та інші петлі мають відмінні монтажні розміри й несучу здатність.

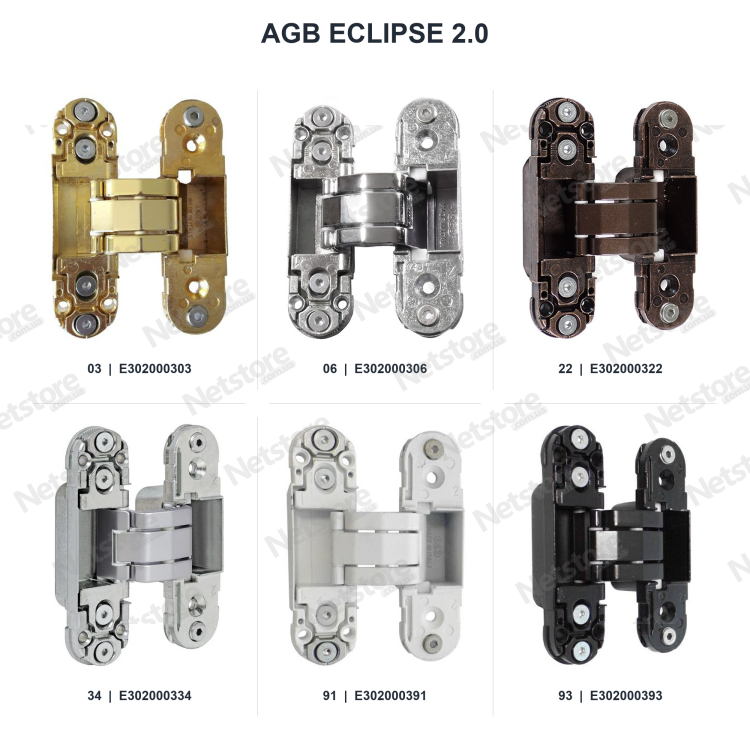

Усі офіційні покриття AGB Eclipse 2.0
Для цієї моделі виробник вказує шість варіантів покриття. Код важливіший за передачу кольору на екрані.
Наявність і ціна залежать від обраного варіанта. Якщо потрібного покриття немає серед доступних для купівлі SKU, уточніть можливість замовлення. Для точного збігу петлі й накладок обирайте однаковий код покриття.
Монтаж
- Розмітьте та виконайте фрезерування полотна й коробки точно за кресленням Eclipse 2.0.
- Зробіть попередні отвори. Техкарта передбачає гвинти 5 x 40 мм для стулкової частини та 4 x 25 мм для рамної.
- Закріпіть петлі без перекосу, навісьте полотно та перевірте вільний хід.
- Відрегулюйте притиск, висоту й горизонталь. Після перевірки затягніть кріплення та встановіть декоративні накладки.
Для точної та повторюваної врізки доцільно використовувати відповідний шаблон AGB і дотримуватися заводського креслення.
Часті запитання
Накладки входять у комплект?
Ні. У ціну входить одна петля; комплект декоративних накладок замовляється окремо й підбирається за кодом покриття.
40 або 60 кг - це навантаження на одну петлю?
Ні. До 40 кг вказано для системи з двох петель, до 60 кг - для системи з трьох петель за правильної підготовки та монтажу.
Петля ліва чи права?
Eclipse 2.0 реверсивна, тому підходить для лівого й правого відкривання. Важливо правильно виконати фрезерування деталей дверного блока.
Чи завжди двері відкриються на 180°?
Конструкція петлі допускає відкривання до 180°, але фактичний кут залежить від геометрії коробки, лиштви, стіни, ручки та інших обмежувачів.
Як вибрати колір?
Орієнтуйтеся на цифровий код AGB. Відтінок на екрані приблизний, а накладки мають бути замовлені у відповідному покритті.
Чи можна замінити нею Eclipse 2.1 або 3.0?
Без перевірки креслення - ні. Моделі серії мають різні габарити, фрезерування та допустиме навантаження.
Характеристики
Основні параметри товару
Відгуки покупців
Перевірений досвід наших клієнтів| Ширина рамної частини | 20 мм |
| Висота корпуса | 109,8 мм |
| Максимальний виліт | 19,5 мм |
| Кут відкривання | До 180° |
| Накладки | Замовляються окремо |
| Тип петлі | Прихована, врізна, реверсивна |
| Інструмент для регулювання | Шестигранний ключ 3 мм |
| Артикули виробника | E302000303; E302000306; E302000322; E302000334; E302000391; E302000393 |
| Регулювання | Притиск ±1 мм; по вертикалі ±2 мм; по горизонталі ±1,5 мм |
| Покриття | 03 / E302000303 - латунь PVD; 06 / E302000306 - нікель PVD; 22 / E302000322 - лакована бронза; 34 / E302000334 - матовий хром; 91 / E302000391 - білий; 93 / E302000393 - матовий чорний |
| Модель | Eclipse 2.0 |
| Несуча здатність системи | До 40 кг на 2 петлі; до 60 кг на 3 петлі |
| Тип товару | Прихована регульована дверна петля |
| Сфера застосування | Міжкімнатні дерев'яні двері врівень |
| Одиниця продажу | 1 петля |
| Бренд: | AGB |
| Країна: | Італія |
| Матеріал: | Цинковий сплав Zamak |
| колір | матовий хром, Білий, латунь полированная (золото), бронза |
