Врізна защіпка JANIA Z074-B для міжкімнатних дверей
Категорії: Замки та защіпки JANIA
Врізна защіпка JANIA Z074-B для міжкімнатних дверей
JANIA Z074-B - механічна врізна защіпка, або дверна клямка, для дерев’яних міжкімнатних дверей. Натискання ручки відводить язичок, а після закривання він входить у відповідну планку та утримує двері зачиненими. Ключового механізму й окремого WC-замикання в цій моделі немає.
Защіпка Янія Z074-B підходить для заміни сумісного механізму з дорнмасом 50 мм і квадратом ручки 8 мм. Перед покупкою порівняйте торцеву планку, корпус, кріплення та відповідну частину зі старою защіпкою: однаковий дорнмас не гарантує повної взаємозамінності.
Для яких завдань підходить
- Монтаж ручки із защіпкою на дерев’яних міжкімнатних дверях, які не потрібно замикати ключем.
- Заміна наявної защіпки після звірки габаритів і кріпильних отворів.
- Ліві та праві двері: виробник передбачає зміну напрямку язичка.
Що перевірити перед замовленням
- Дорнмас 50 мм - відстань від торцевої планки до осі квадрата ручки.
- Квадрат 8 мм, торцеву планку 153 x 20 мм і відстань між її кріпильними отворами 142,8 мм за актуальною схемою.
- Габарити корпусу, положення відповідної планки й отвори під стяжне кріплення ручок.

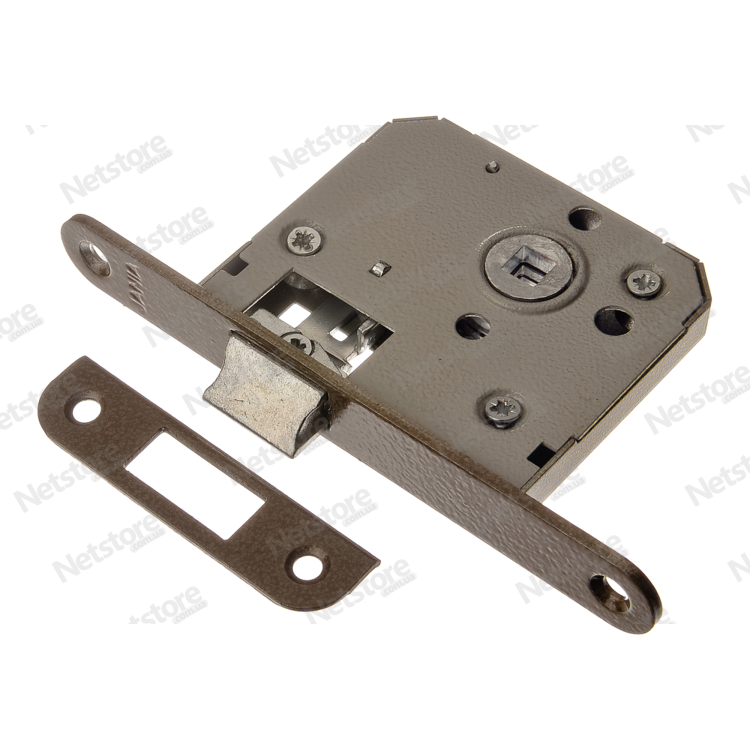

- Біхроматне виконання B показане на реальних фото Netstore. Каталожні фото інших покриттів не визначають колір цієї поставки.
Сумісність та обмеження
Це защіпка для утримання дверей, а не замок для обмеження доступу. Для замикання санвузла з поворотником, ключем або циліндром потрібна інша модель. Ручки й квадратний стрижень підбирайте за розмірами та способом кріплення. Не вважайте схожість форми підтвердженням сумісності.
Розміри та характеристики
| Бренд / модель | JANIA / Z074-B |
|---|---|
| Тип | Врізна защіпка без ключового замикання |
| Призначення | Дерев’яні міжкімнатні двері |
| Напрямок дверей | Ліві та праві, зі зміною напрямку защіпки |
| Квадрат ручки | 8 мм |
| Покриття виконання B | Біхромат |
| Країна | Польща |
| B за офіційною схемою | 50 мм |
| I за офіційною схемою | 75,5 мм |
| D за офіційною схемою | 153 мм |
| C за офіційною схемою | 20 мм |
| X за офіційною схемою | 142,8 мм |
| F за офіційною схемою | 10,5 мм |
| N за офіційною схемою | 3 мм |
| J за офіційною схемою | 35 мм |
| K за офіційною схемою | 86 мм |
| M за офіційною схемою | 119 мм |
| O за офіційною схемою | 10 мм |
| U за офіційною схемою | 10,2 мм |
| V за офіційною схемою | 61,7 мм |
| R за офіційною схемою | 12 мм |
| P за офіційною схемою | 25 мм |
Літери в таблиці відповідають офіційній схемі JANIA. На старій коробці використано інші літерні позначення й округлену глибину 75 мм; для звірки з цим кресленням використовуйте I = 75,5 мм. Розмір O = 10 мм стосується отвору, позначеного на схемі, і не замінює квадрат ручки 8 мм.
Комплектація

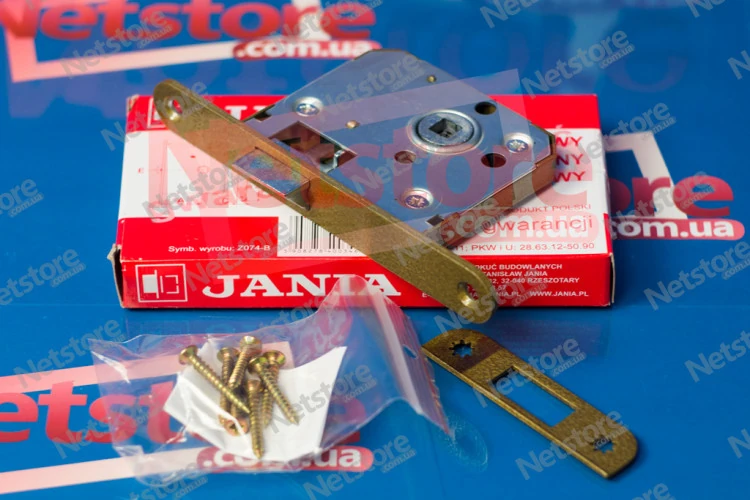

На реальному фото заводської коробки Z074-B у магазині вказані защіпка, кутова відповідна планка та 6 шурупів для дерева 4 x 20 мм. Загальний вигляд комплекту також показано в галереї. Дверні ручки не показані як частина цього комплекту й підбираються окремо.
Порядок встановлення
- Порівняйте посадкове місце дверей зі схемою та перевірте сумісність ручок.
- Налаштуйте напрямок язичка відповідно до напрямку відкривання дверей за рекомендаціями виробника.
- Встановіть корпус, ручки та відповідну планку без перекосу. Не розширюйте посадковий паз до перевірки всіх розмірів.
- Перевірте роботу ручки при відкритих дверях, потім - вільне входження язичка у відповідну планку.
Догляд і гарантія
Під час фарбування захищайте механізм від фарби, пилу та стружки. Зберігайте в сухому місці. JANIA заявляє 5-річну гарантію на свої замки; порядок звернення та умови уточнюйте за документами до конкретної поставки.
Часті запитання
Чи можна замикати JANIA Z074-B ключем?
Що означає дорнмас 50 мм?
Який квадрат ручки потрібен?
Чи підходить защіпка для лівих і правих дверей?
Що входить у комплект виконання B?
Чи підійде вона замість будь-якої защіпки 50 мм?
Характеристики
Основні параметри товару
| Модель | Z074-B |
| Між кріпильними отворами | 142,8 мм |
| Колір | Біхромат |
| Напрямок дверей | Ліві та праві |
| Розмір I за схемою | 75,5 мм |
| Тип товару | Врізна защіпка без ключового замикання |
| Бренд: | Jania |
| Країна: | Польща |
| Дорнмас | 50 мм |
| Квадрат ручки | 8 мм |
| Торцева планка | 153 x 20 мм |
Додаткові матеріали
JANIA - дані защіпки Z074
Офіційна сторінка виробника з кресленням і літерними розмірами. Мова: польська. Формат: HTML.
Для виконання Z074-B комплектацію та покриття звіряйте з реальними фото Netstore. Літери старої коробки відрізняються від позначень актуальної схеми.
