Замок врізний Jania Z014 60/50 мм під ключ

Jania Z014 - врізний дверний замок під ключ 60/50 мм

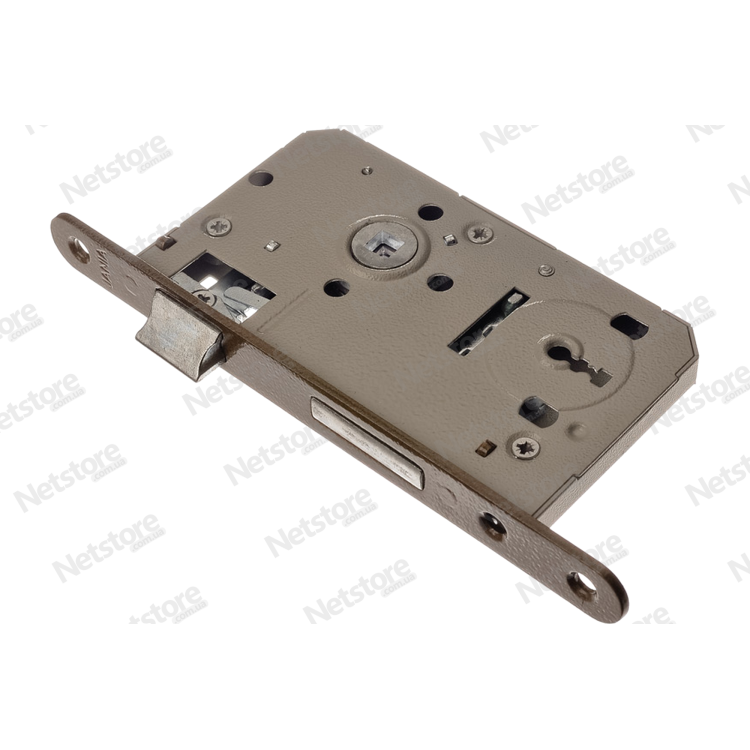

Jania Z014 - механічний врізний замок із защіпкою, ригелем і ключовим механізмом. Його встановлюють усередині дверного полотна; ручка керує защіпкою, а ключ використовується для замикання. Це не безключова защіпка і не корпус під окремий євроциліндр.

Замок Янія З014 має міжосьову відстань 60 мм і дорнмас 50 мм. Перед заміною старого механізму порівняйте також лицьову планку 200×20 мм, квадрат ручки, корпус і розташування кріплень. Однакова назва бренду не гарантує взаємозамінність різних моделей.

Для яких задач підходить

• Для дверей, у яких потрібні ручка із защіпкою та замикання ключем.
• Для заміни сумісного врізного механізму з розмірами 60/50 мм.
• Для лівих або правих дверей після налаштування напрямку защіпки.

Що означає 60/50 мм

60 мм - міжосьова відстань між центром квадрата ручки та віссю ключового механізму, позначення A на схемі. 50 мм - дорнмас: відстань від лицьової планки до осі ручки, позначення B. Ці два розміри визначають сумісність із дверною фурнітурою, але не замінюють перевірку решти габаритів.

Переваги конструкції

• Защіпка та ригель в одному корпусі - утримання зачиненого полотна й замикання ключем.
• Зміна лівого/правого напрямку - можливість налаштувати механізм під відповідні двері.
• Офіційна схема розмірів - точне зіставлення з монтажним місцем перед замовленням.

Сумісність та обмеження

Звірте міжосьову відстань, дорнмас, квадрат, габарити корпусу, лицьову планку і отвори кріплення. Для нових дверей монтажний паз готують під фактичний корпус. Не замінюйте цим замком моделі 72/50 мм без перевірки та перероблення посадкового місця. Він не є WC-механізмом і не призначений для встановлення окремої циліндрової серцевини. Класифікацію виробника не слід трактувати як непідтверджену гарантію протизламності.

Основні технічні параметри

Літери відповідають офіційній схемі виробника. Усі наведені розміри - у міліметрах; для монтажу користуйтеся значеннями точної моделі, а не масштабом зображення на екрані.

Комплектація

За офіційною специфікацією Jania Z014: один замок, одна відповідна планка 20×20, два ключі та сім монтажних гвинтів. Дверні ручки й декоративні накладки до цього переліку не входять.

Монтаж і перевірка

1. Порівняйте всі монтажні розміри з дверима та ручками до підготовки паза.
2. Перевірте напрямок защіпки; зміну лівого/правого виконання проводьте за інструкцією виробника.
3. Закріпіть корпус без перекосу, встановіть сумісну ручку та відповідну планку.
4. Спочатку перевірте роботу ручки й ключа при відчинених дверях, потім - при зачинених. Защіпка й ригель повинні рухатися без зусилля та тертя.

Не компенсуйте перекіс силовим натисканням ручки або ключа. Якщо посадкове місце не збігається, зверніться до майстра; не обробляйте механізм навмання.
