Пазовий ущільнювач для ПВХ вікон і дверей Schlegel Q-Lon 9756

Schlegel Q-Lon 9756 - пінне ущільнення для сумісного паза ПВХ профілю

Schlegel Q-Lon 9756 встановлюють у передбачений для нього паз ПВХ вікна або дверей. Пружна верхня частина контактує з відповідною поверхнею при закриванні, а нижня основа утримує ущільнювач у каналі. Основні параметри підбору: вхід паза 3,3 мм, глибина від 5,0 мм і робочий зазор 1,0-4,8 мм.

Ущільнювач Шлегель Кью Лон 9756, або Кюлон 9756, має коротке позначення QL-9756. Його вибирають за повним перерізом старого зразка: однакового бренду чи ширини входу паза недостатньо для підтвердження сумісності.

Як перевірити перед замовленням

1. Вийміть короткий цілий зразок старого ущільнення. Порівняйте верхню частину, звуження та основу з кресленням вільного профілю.
2. Виміряйте вхід паза окремо від його внутрішньої порожнини. Каталог указує вхід 3,3 мм і мінімальну глибину 5,0 мм. Основа ущільнювача ширша за вхід і повинна утримуватися всередині відповідного каналу.
3. Звірте зазор між поверхнями, які ущільнюються. Діапазон 1,0-4,8 мм стосується монтажного вузла, а не повної висоти вільного профілю.
4. Перевірте короткий зразок у своїй конструкції. Стулка повинна закриватися без надмірного зусилля, а основа не повинна вискакувати з паза.

Що показують два креслення

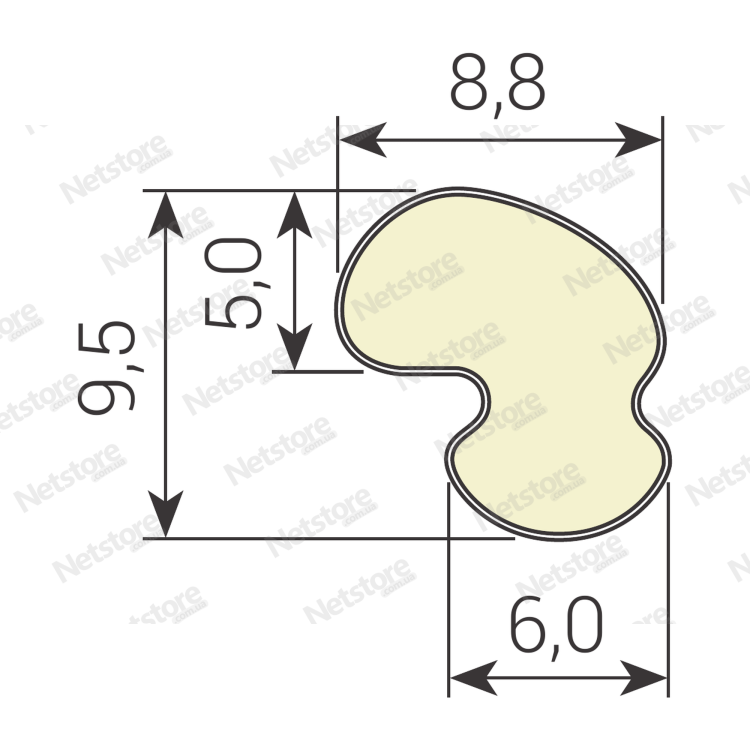

Перше креслення показує профіль до встановлення: ширина 8,8 мм, повна висота 9,5 мм, ширина нижньої основи 6,0 мм. Розмір 5,0 мм на верхній частині креслення описує окрему ділянку перерізу. Він не замінює повну висоту 9,5 мм.

Друге креслення показує офіційний монтажний вузол: посадку основи за вузьким входом 3,3 мм і робочий зазор 1,0-4,8 мм. Ширина основи 6,0 мм не є вказівкою зробити паз шириною 6,0 мм. Форму каналу звіряйте з кресленням і документацією вашої віконної системи.

Матеріал і практична користь

Поліуретанова піна стискається у місці контакту та відновлює форму після відкривання. Зовнішня поліетиленова оболонка захищає її поверхню та полегшує ковзання у відповідному вузлі. Правильно підібране ущільнення допомагає зменшити проходження повітря через передбачений стик.

Заміна ущільнювача не усуває провисання стулки, поламану фурнітуру чи пошкодження профілю. Якщо ручка вже повертається важко, спочатку перевірте регулювання. Не намагайтеся компенсувати невідповідний розмір сильнішим притиском.

Технічні характеристики

Кольори та пакування

У каталозі для цієї групи ПВХ ущільнювачів зазначені білий, чорний і сірий кольори. Вибирайте потрібний варіант у картці. Умовна світла заливка креслення пояснює геометрію та не визначає колір поставки; точний відтінок звіряйте з реальним зразком.

Каталожне заводське пакування QL 9756 - 2 бухти по 300 м. У цій пропозиції Netstore зазначена бухта 300 м.п. Ці дані описують пакування та не є монтажними розмірами.

Монтаж і догляд

1. Очистіть паз від пилу та фрагментів старого ущільнення. Перевірте цілісність його країв.
2. Встановлюйте основу способом, передбаченим вашою системою, без розтягування та перекручування. Не заштовхуйте силою невідповідний переріз.
3. Перевірте рівномірність посадки, стики та кути. Не перекривайте водовідвідні отвори.
4. Після встановлення перевірте закривання по всьому периметру. Надмірний опір або випадання основи потребують перевірки посадки та сумісності.

Для догляду використовуйте м’яку серветку й нейтральний мийний засіб. Не пошкоджуйте оболонку гострим інструментом і не забруднюйте ущільнювач фарбою чи клеєм.
