Пазовий ущільнювач для ПВХ вікон і дверей Schlegel Q-Lon 7032

Schlegel Q-Lon 7032 - пазовий ущільнювач для ПВХ вікон і дверей

Schlegel Q-Lon 7032 - гнучкий пінний профіль для ущільнення сумісних ПВХ віконних і дверних конструкцій. Його монтажна основа утримується в пазі Pocket-slot, а вигнута робоча частина контактує з відповідною поверхнею при закриванні. За каталогом потрібен вхід паза 3 мм, глибина не менше 4,5 мм і робочий зазор 1,5-5,1 мм.

Ущільнювач Шлегель Кью Лон 7032, який також називають Кюлон 7032, потрібно підбирати за номером і повним перерізом. Позначення QL-7032 стосується цієї самої моделі; сам по собі схожий колір або вигин іншого ущільнення не підтверджує сумісність.

Що перевірити перед заміною

1. Зніміть короткий неушкоджений зразок старого ущільнювача й порівняйте торець із кресленням. Зверніть увагу на вигнуту верхню частину та потовщену нижню основу.
2. Виміряйте вузький вхід монтажного паза. Розмір 3 мм стосується входу, а ширина основи 4,7 мм показана на окремому вільному перерізі. Усередині каналу має бути відповідний простір для цієї основи.
3. Звірте глибину каналу від 4,5 мм та зазор у місці ущільнення закритої конструкції. Зазор 1,5-5,1 мм не є діапазоном ширини паза.
4. Перевірте короткий зразок у своїй системі до заміни всього контуру. Профіль має триматися в каналі, а стулка й ручка повинні працювати без надмірного зусилля.

Як читати креслення

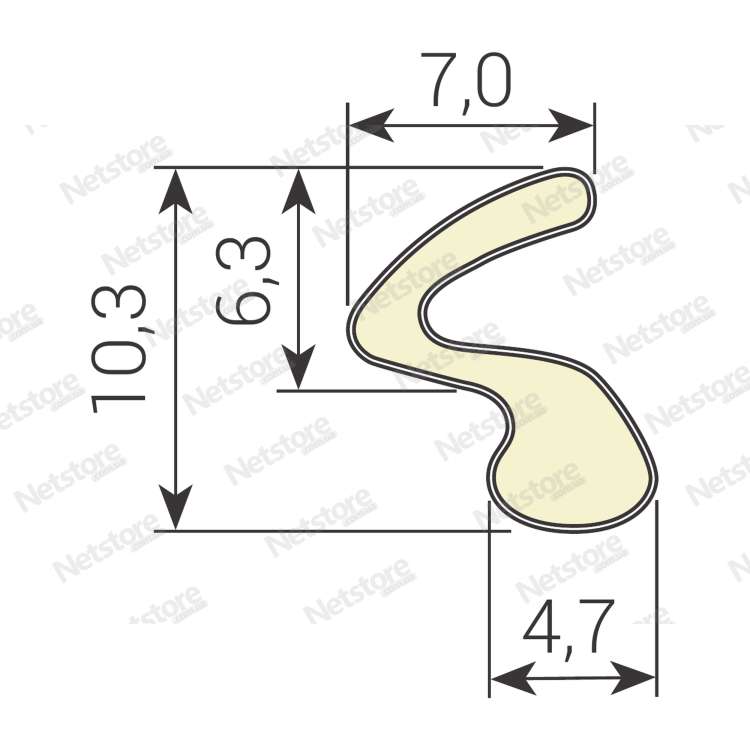

Вільний переріз має висоту 10,3 мм. Розмір 7 мм нанесений між вказаними опорними лініями верхньої частини; його не слід сприймати як повну ширину всього контуру. Нижня монтажна основа має позначення 4,7 мм. Другий кадр показує її посадку та робочий зазор у вузлі.

На монтажній схемі також є розмір 6,4 мм до показаної опорної поверхні. Він не замінює робочий зазор 1,5-5,1 мм. Для правильного підбору порівнюйте весь вузол, а не лише один габарит.

Пінна основа та контакт по контуру

Поліуретанова піна стискається при закриванні та відновлює форму після відкривання. Зовнішня поліетиленова оболонка захищає пінну основу в зоні контакту. За відповідної геометрії профіль допомагає обмежити проходження повітря через передбачений стик.

Результат залежить від стану конструкції. Якщо стулка провисає, ручка рухається туго або монтажний паз пошкоджений, спочатку усуньте причину. Ущільнювач не ремонтує фурнітуру, геометрію рами чи монтажний шов.

Технічні характеристики

Кольори та пакування

У каталожному розділі для ПВХ вказані білий, чорний і сірий кольори. Умовна світла заливка креслення показує матеріал, а не відтінок товару. Точний RAL саме QL 7032 у використаній специфікації не наведений.

Заводське пакування: бухта 200 м.п. У каталозі також зазначено коробки з двома бухтами по 200 м або двома по 400 м. Для цієї пропозиції використовується довжина 200 м із переліку Netstore. Каталожні варіанти пакування не слід переносити на кожне виконання без звірки.

Монтаж без розтягування

1. Очистіть паз від бруду й залишків попереднього ущільнення. Перевірте, чи канал не пошкоджений.
2. Розташуйте профіль відповідно до монтажного вузла вашої системи. Встановлюйте рівномірно, без перекручування та розтягування.
3. Перевіряйте повну посадку основи по довжині. Виконуйте стики й кути за вимогами системи; не закривайте водовідвідні отвори.
4. Після встановлення кілька разів відкрийте й закрийте стулку. Звірте роботу ручки та рівномірність контакту по контуру.

Для звичайного очищення використовуйте м’яку вологу тканину. Не пошкоджуйте оболонку гострим інструментом. Якщо форма старого зразка суттєво відрізняється, оберіть відповідну модель за кресленням замість посилення притиску.
