Пазовий ущільнювач для ПВХ вікон Schlegel Q-Lon 5985

Schlegel Q-Lon 5985 - пазовий ущільнювач для ПВХ вікон

Schlegel Q-Lon 5985 встановлюється в монтажний паз сумісного ПВХ вікна та утворює м’який контакт при закриванні стулки. Для цієї моделі виробник указує вхід паза 4 мм, мінімальну глибину 5,2 мм і робочий зазор 2,3-3,6 мм. Ці три параметри потрібно перевіряти разом із формою перерізу.

Ущільнювач Шлегель Кью Лон 5985, відомий також як Кюлон 5985, має офіційне коротке позначення QL-5985. Номер моделі допомагає відрізнити його від зовні схожих профілів з іншою посадкою.

Як перевірити, чи підійде до вашого вікна

1. Вийміть короткий неушкоджений зразок старого ущільнення та порівняйте його торець із кресленням. Верхня частина QL 5985 ширша за нижню основу, між ними є звуження.
2. Звірте вузький вхід паза 4 мм. Усередині каналу має бути місце для основи завширшки 5,9 мм; ці розміри не є взаємозамінними.
3. Перевірте глибину каналу від 5,2 мм та зазор у зоні контакту закритої стулки. Діапазон 2,3-3,6 мм описує робочий зазор, а не ширину паза.
4. Перевірте короткий зразок у своїй конструкції. Основа має надійно утримуватися в каналі, а вікно й ручка працювати без надмірного зусилля.

Переріз і монтажний вузол

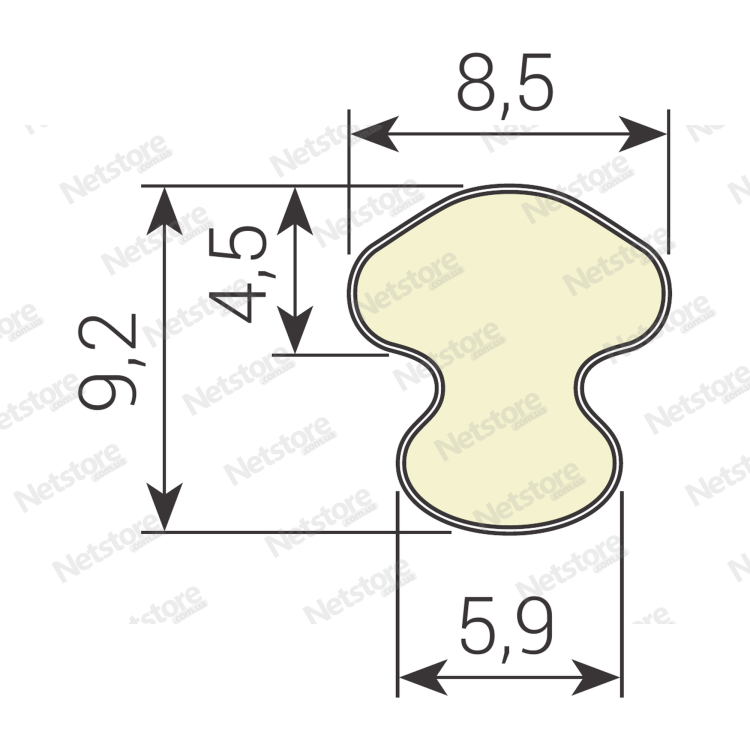

У вільному стані висота профілю становить 9,2 мм, верхня ширина за кресленням - 8,5 мм, ширина нижньої основи - 5,9 мм. Розмір 4,5 мм на схемі стосується показаної верхньої частини. Він не замінює мінімальну глибину паза 5,2 мм.

Перший кадр галереї показує вільний переріз із розмірами, другий - посадку Pocket-slot та робочий зазор. Використовуйте їх разом: однаковий зовнішній габарит ще не підтверджує сумісність із каналом конкретної віконної системи.

Що дає пінна основа

Пінополіуретанова основа стискається при закриванні та відновлює форму після відкривання. Поліетиленова оболонка захищає поверхню піни в зоні контакту. За правильної посадки й відповідного притиску ущільнення допомагає обмежити проходження повітря через передбачений стик.

QL 5985 не усуває провисання стулки, пошкодження рами чи несправність фурнітури. Якщо ручка вже рухається туго, спочатку перевірте геометрію та регулювання. Не компенсуйте невідповідний профіль надмірним притиском.

Технічні характеристики

Кольори та заводське пакування

У каталожному розділі для ПВХ зазначені білий, чорний і сірий кольори. Умовна заливка технічного креслення не передає відтінок товару. Точний RAL для QL 5985 у використаній специфікації не наведено.

Заводське пакування: бухта 250 м.п. У повному каталозі вказана коробка з двома такими бухтами. Довжину бухти зберігаємо як характеристику пакування; потрібний колір обирайте у варіантах товару.

Встановлення та догляд

1. Очистіть монтажний канал від пилу й залишків старого ущільнення. Перевірте цілісність країв паза.
2. Встановлюйте основу рівномірно, відповідно до монтажного вузла вашої системи. Не розтягуйте й не перекручуйте профіль.
3. Перевірте посадку по всьому контуру. Кути та стики виконуйте за вимогами віконної системи, залишайте водовідвідні отвори відкритими.
4. Кілька разів відкрийте й закрийте вікно. Перевірте роботу ручки та рівномірність контакту.

Для звичайного очищення достатньо м’якої вологої тканини. Не пошкоджуйте оболонку гострими предметами. Якщо форма старого зразка або монтажного каналу відрізняється, підбирайте іншу модель за повним кресленням.
