Пазовий ущільнювач для дерев'яних вікон Schlegel Q-Lon 3136

Schlegel Q-Lon 3136 - пазове ущільнення для дерев’яних вікон

Schlegel Q-Lon 3136 - пазовий пінний ущільнювач для сумісних дерев’яних вікон. Монтажна ніжка утримується у пазі 2,7-3,2 мм, а пружна робоча частина перекриває зазор при закриванні. Основні параметри підбору: глибина паза від 6,5 мм, фальц 11,5 мм та робочий зазор 4-6,5 мм.

Модель Шлегель Кью Лон 3136, або Кюлон 3136, також позначають QL3136 і QL-3136. Це конкретний переріз, тому назви бренду чи зовнішньої схожості недостатньо для заміни старого ущільнювача.

Що перевірити перед замовленням

1. Порівняйте цілий короткий зразок старого профілю з першим кресленням: форму ніжки, вигини та напрямок робочої частини.
2. Виміряйте вхід у паз: 2,7-3,2 мм. Перевірте щонайменше 6,5 мм вільної глибини без фарби й залишків старого матеріалу.
3. Зіставте фальц 11,5 мм та робочий зазор 4-6,5 мм із другим кресленням. Зазор оцінюють у закритій конструкції.
4. Перевірте посадку короткого зразка. Ущільнювач має триматися в пазі, рівномірно притискатися та дозволяти стулці закриватися без надмірного зусилля.

Як читати два креслення

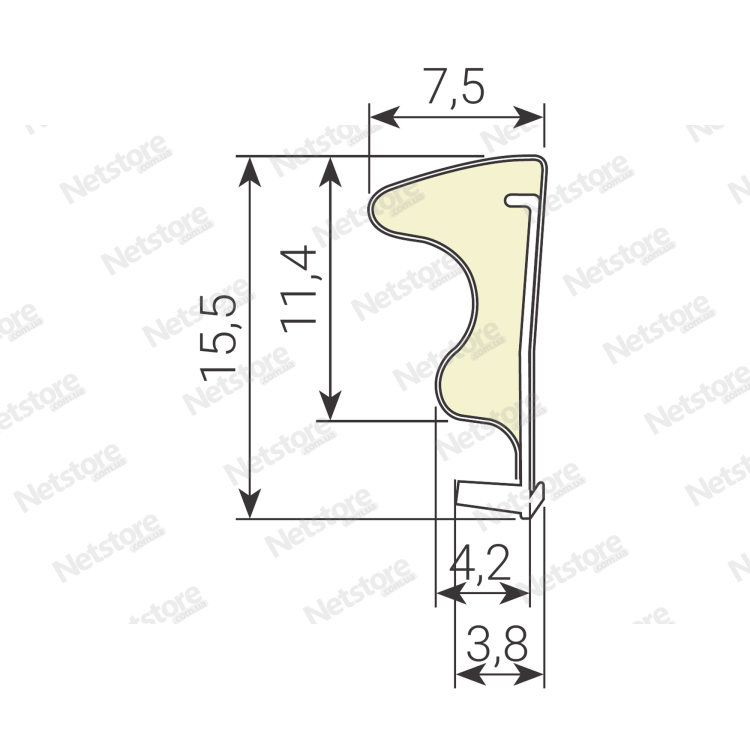

На першому зображенні показаний вільний профіль: ширина 7,5 мм, повна висота 15,5 мм, окремий вертикальний розмір 11,4 мм. Числа 3,8 та 4,2 мм належать до ділянок монтажної ніжки. Вони не замінюють рекомендовану ширину входу в паз.

Друге зображення показує профіль у дерев’яному вузлі. На ньому окремо позначені паз 2,7-3,2 мм, його глибина 6,5 мм, фальц 11,5 мм і робочий зазор 4-6,5 мм. Положення ущільнювача та місце контакту перевіряйте саме за цим вузлом.

Матеріал і робота контуру

Основа Q-Lon - пружна поліуретанова піна в поліетиленовій оболонці. При закриванні піна стискається, а після відкривання відновлює форму. Вставка обмежує розтягування під час встановлення. Для монтажу використовується ніжка профілю; самоклейний шар для QL 3136 не заявлений.

Правильно підібраний контур допомагає зменшити проходження повітря через стик і пом’якшити контакт при закриванні. Якщо стулка провисла або зазор неоднаковий по периметру, спочатку перевірте геометрію та фурнітуру. Ущільнювач не усуває механічний перекіс.

Відмінності від QL 3141 та QL 3072

У QL 3136 і QL 3141 однакова рекомендована ширина паза 2,7-3,2 мм та зазор 4-6,5 мм. Проте мінімальна глибина паза становить відповідно 6,5 і 5,5 мм, а фальц - 11,5 і 12 мм. Перерізи також відрізняються. Не замінюйте один іншим лише за збігом двох параметрів.

QL 3072 використовує паз 2,7-3,2 мм із глибиною від 6,5 мм, але має робочий зазор 2,7-4,3 мм і фальц 10 мм. Для вибору важлива вся геометрія вузла, а не лише ширина монтажної ніжки.

Технічні характеристики

Кольори та заводське пакування

У картці передбачені чотири базові каталожні кольори Q-Lon: білий, чорний, коричневий та сріблясто-сірий. Світла заливка креслення умовна, вона показує форму й не є зразком відтінку. Фактичну доступність перевіряйте для вибраного варіанта.

Заводське пакування: бухта 200 м.п. У каталозі виробника також наведена транспортна коробка з двох таких бухт. Довжину для конструкції визначайте за всім робочим контуром з урахуванням кутів і стиків; перед монтажем звірте модель та колір на маркуванні.

Встановлення та догляд

1. Очистіть паз і перевірте його розміри. Не розширюйте паз навмання під ніжку нового профілю.
2. Спочатку приміряйте коротку ділянку. Встановлюйте профіль рівномірно, без розтягування та перекручування.
3. Виконайте кути й стики за конструкцією вікна, без розривів робочого контуру. Не пошкоджуйте оболонку гострим інструментом.
4. Перевірте закривання та притиск по всьому периметру. За надмірного зусилля повторно перевірте підбір і регулювання.

Очищуйте оболонку м’якою серветкою з нейтральним мийним засобом. Не фарбуйте робочу частину й не знімайте забруднення гострим предметом. Для перевірки монтажних параметрів використовуйте окремий кадр вузла; загальний каталог Schlegel розміщений у вкладці «Додаткові матеріали».
