Пазовий ущільнювач для міжкімнатних дверей Schlegel Q-Lon 3100

Schlegel Q-Lon 3100 - ущільнювач для притвору міжкімнатних дверей

Schlegel Q-Lon 3100 (QL 3100) - пазовий ущільнювач для дерев’яних міжкімнатних дверей із притвором 12 мм. Його обирають для робочого зазору 4,0-7,5 мм, коли форма профілю та монтажного паза відповідають дверній конструкції. Він створює пружний контакт між полотном і коробкою та підходить для нового контуру або заміни зношеного ущільнення.

Ущільнювач Шлегель 3100 також відомий як Шлегель Кью Лон 3100 або Кюлон 3100. У каталозі його позначають QL-3100; під час підбору зберігайте точний номер моделі, оскільки сусідні номери можуть мати іншу посадку або робочий діапазон.

Коли ця модель підходить

• Потрібен пазовий профіль для притвору дерев’яних міжкімнатних дверей.
• Ширина паза становить 3,5-4,0 мм, глибина - щонайменше 6,5 мм.
• Притвор 12 мм і робочий зазор 4,0-7,5 мм відповідають конструкції дверей.
• Переріз старого ущільнювача або перевірка зразка підтверджують правильне положення монтажної та робочої частин.

Не використовуйте цю модель як універсальну заміну для пластикового вікна або для довільного дверного паза. QL 3100 не має самоклейної основи. Самого збігу чорного кольору чи зовнішньої висоти недостатньо.

Технічні параметри для підбору

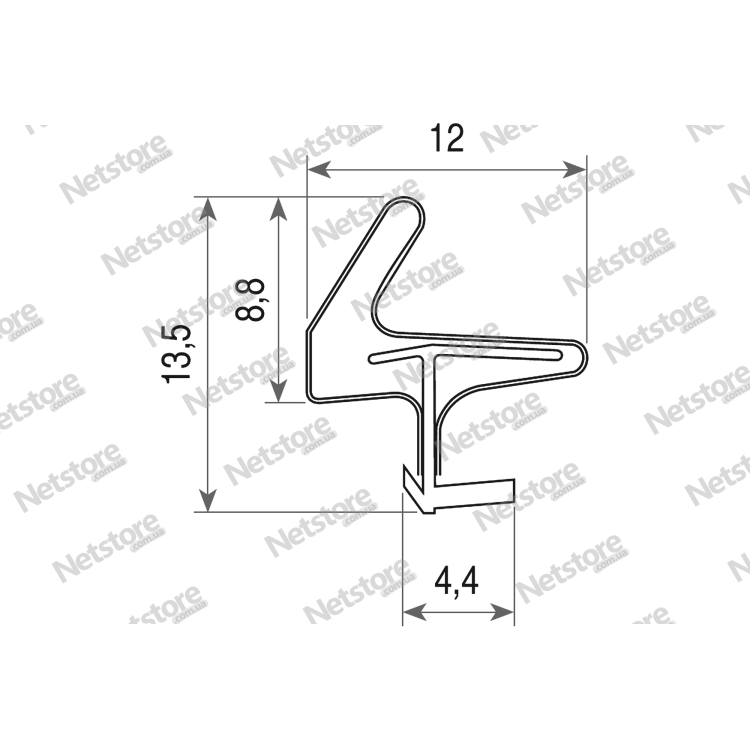

Що означають розміри на кресленні

Робочий зазор - це проміжок між поверхнями у закритому притворі, який ущільнює пружна частина профілю. Він не дорівнює повній висоті вільного ущільнювача. На кресленні перерізу наведено загальну висоту 13,5 мм; це не означає, що профіль підходить для зазору 13,5 мм.

Так само розмір монтажної частини 4,4 мм на перерізі не слід приймати за потрібну ширину паза. Для підбору посадки використовуйте каталожну ширину паза 3,5-4,0 мм, мінімальну глибину 6,5 мм та монтажну схему.

Відмінність від QL 3106, QL 3110 та QL 3113

Усі чотири моделі наведені в каталожній групі внутрішніх дверей, але збіг притвору 12 мм не гарантує взаємозаміну.

Зіставляйте не лише діапазони, а й сам переріз. Якщо маркування старого ущільнювача не збереглося, підготуйте фото зрізу поруч із лінійкою та фото паза. Для пробної посадки можна замовити зразки ущільнювачів Schlegel, попередньо уточнивши потрібну модель.

Що дає конструкція Q-Lon

PU-серцевина стискається при закриванні та відновлює форму після відкривання. PE-оболонка закриває поверхню піноматеріалу. Пружне прилягання допомагає обмежити продування через нещільності притвору та пом’якшити контакт полотна з коробкою. Це не заміна регулюванню петель і не спосіб виправити перекошені двері.

Як встановити й перевірити результат

1. Виміряйте паз і зазор у кількох місцях контуру. Переконайтеся, що двері та фурнітура справні.
2. Очистіть паз від старого ущільнення й забруднень. Не розширюйте паз навмання, щоб пристосувати неперевірений профіль.
3. Перевірте посадку на короткій ділянці, звіривши орієнтацію з монтажною схемою.
4. Встановлюйте ущільнювач рівномірно, без розтягування та перекручування. Охайно оформіть стики й кути.
5. Перевірте безперервний контакт, роботу защіпки та легкість закривання. Якщо двері доводиться дотискати силою, повторно перевірте посадку, зазор і регулювання.

Колір, пакування та планування кількості

У картці представлений чорний профіль; чинний варіант постачання Netstore названий «бухта 150 м». Для розрахунку потрібної кількості виміряйте контури дверей і врахуйте підрізання на стиках. Актуальна доступність та одиниця замовлення відображаються в блоці покупки.
