Пазовий ущільнювач для дерев'яних вікон і дверей Schlegel Q-Lon 3097

Schlegel Q-Lon 3097 - пазове ущільнення для дерев’яних вікон і дверей

Schlegel Q-Lon 3097 - пінний ущільнювач для сумісних дерев’яних вікон та вхідних дверей. Монтажна ніжка утримує його у пазі 4,0-5,0 мм глибиною від 7,5 мм, а робоча частина стискається при закриванні стулки або полотна. Каталожний притвор становить 18 мм, робочий зазор - 3,5-6,0 мм.

Ущільнювач Шлегель Кью Лон 3097, або Кюлон 3097, також шукають як QL3097 і QL-3097. Код виробника 2Q266 допомагає точно звірити модель за каталогом.

Що перевірити для правильного підбору

Для підбору важливі ширина паза, його глибина, притвор і робочий зазор. Притвор у цьому кресленні - 18 мм; це параметр вузла, а не повна висота ущільнювача. Зазор оцінюють у закритій конструкції в місці контакту робочої частини.

1. Вийміть цілий короткий зразок старого ущільнювача й порівняйте його переріз з кресленням QL 3097.
2. Виміряйте ширину входу паза: 4,0-5,0 мм. Перевірте, чи є щонайменше 7,5 мм глибини без залишків старого матеріалу.
3. Зіставте вузол із каталожним притвором 18 мм і зазором 3,5-6,0 мм. Зазор оцінюють у закритих дверях.
4. Перевірте короткий зразок у конструкції: ніжка повинна утримуватися, а стулка або полотно - закриватися без надмірного зусилля.

Де використовується QL 3097

Виробник зазначає дерев’яні вікна та вхідні двері. У каталозі для вікон модель позначена O, тобто придатна для зовнішнього контуру перекриття. Це не означає сумісність з кожним дерев’яним вікном: форма паза, контактна поверхня та місце притиску повинні відповідати монтажній схемі.

Правильно підібраний ущільнювач допомагає обмежити проходження повітря через стик і пом’якшити контакт при закриванні. Якщо зазор нерівномірний або стулка зачіпає раму, спочатку перевірте геометрію та фурнітуру. Заміна ущільнювача не виправляє провисання.

Матеріал і підбір схожих моделей

Основа Q-Lon - пружна поліуретанова піна із зовнішньою поліетиленовою оболонкою. Піна стискається у місці контакту та відновлює форму після відкривання. Монтажна ніжка утримує профіль у відповідному пазі; самоклейний шар для цієї моделі не заявлений.

QL 3096, QL 3097 і QL 3098 мають різні монтажні параметри. Для QL 3096 каталог указує притвор 12 мм, для QL 3097 - 18 мм. QL 3098 розрахований на паз 3,0-4,0 мм і притвор 14 мм. Збіг частини розмірів не робить їх автоматично взаємозамінними.

Під час заміни порівняйте цілий короткий зразок старого профілю з перерізом. Важлива не лише товщина ніжки, а й положення робочої частини. Надто великий профіль може заважати закриванню, а недостатній притиск залишає щілину.

Технічні характеристики

Як читати креслення

На вільному перерізі показано ширину 7,2 мм і повну висоту 25,0 мм. Розміри 18,8; 5,4 та 5,9 мм стосуються окремих частин самого профілю. Вони не є шириною монтажного паза. Для паза використовуйте значення 4,0-5,0 мм з окремого монтажного вузла. Його верхній розмір 7,5 мм не слід плутати з шириною вільного профілю 7,2 мм.

Кольори та пакування

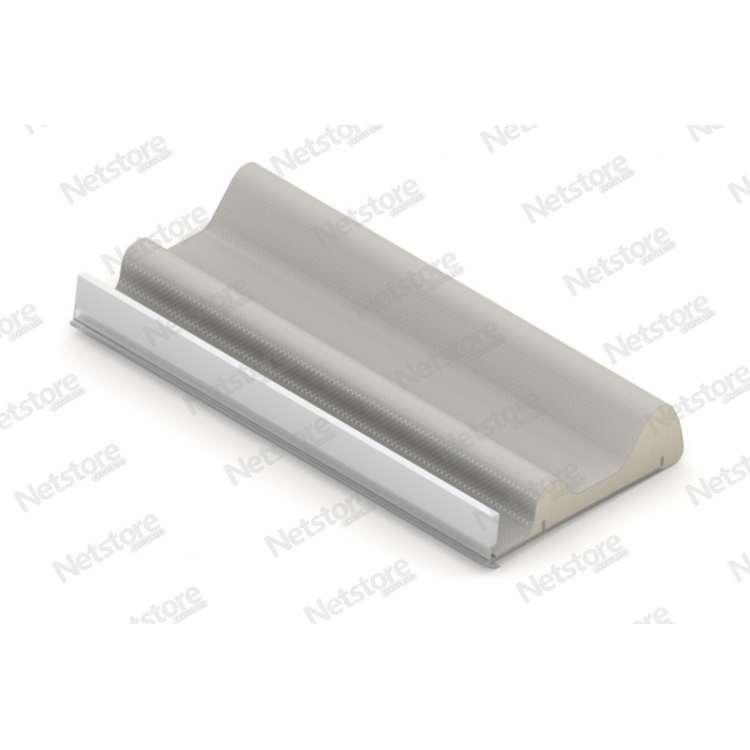

Стандартна палітра каталогу для дерев’яних вікон і вхідних дверей: білий, чорний, бронзовий і сірий. Колір вибирайте окремим варіантом. Фото показує форму й поверхню одного виконання, а світла заливка креслення умовна та не замінює зразок кольору.

Заводське пакування: бухта 150 м.п. При розрахунку потрібної довжини виміряйте весь контур і врахуйте стики. Перед встановленням звірте маркування QL 3097 та вибраний колір; фактичну наявність показує відповідний варіант.

Монтаж і догляд

1. Очистіть паз від пилу, фарби та залишків попереднього ущільнювача. Не змінюйте його розмір без перевірки конструкції.
2. Вставляйте ніжку рівномірно, без розтягування й перекручування профілю. Не пошкоджуйте оболонку гострими інструментами.
3. Акуратно виконайте стики та кути за конструкцією дверей. Не залишайте розривів у робочому контурі.
4. Перевірте утримання та притиск по периметру. Якщо двері закриваються надто важко, перевірте підбір і регулювання.

Для очищення використовуйте м’яку серветку та нейтральний мийний засіб. Не фарбуйте робочу поверхню й не допускайте пошкодження оболонки.
