Пазовий ущільнювач для дерев'яних вікон і дверей Schlegel Q-Lon 3011

Schlegel Q-Lon 3011 - пазове ущільнення для дерев’яних вікон і дверей

Schlegel Q-Lon 3011 - пінний ущільнювач із монтажною ніжкою для сумісних дерев’яних вікон і дверей. Його встановлюють у паз 2,7-3,0 мм глибиною від 6 мм. Робоча частина стискається при закриванні та перекриває зазор у місці контакту. Каталожний робочий зазор становить 3,5-5,5 мм, притвор - 10 мм.

Модель Шлегель Кью Лон 3011, або Кюлон 3011, також позначають QL3011 і QL-3011. Код виробника - 2Q042. У старих каталогах це Aquamac 109 (AQ 109): історичне позначення допомагає впізнати профіль під час заміни.

Як зрозуміти, чи підходить QL 3011

Насамперед порівняйте паз і місце притиску, а не лише колір та зовнішню схожість. У каталозі модель показана як рамний ущільнювач F для дерев’яних вікон; також наведена серед профілів для дерев’яних дверей і меблів. Це орієнтир для конструкції з відповідним вузлом, а не універсальна сумісність з будь-яким вікном.

1. Вийміть цілий короткий зразок старого ущільнювача. Порівняйте його переріз, напрямок робочої частини та форму ніжки.
2. Перевірте ширину входу паза 2,7-3,0 мм і вільну глибину щонайменше 6 мм. Фарба та залишки старого матеріалу не повинні заважати посадці.
3. Зіставте притвор 10 мм і робочий зазор 3,5-5,5 мм з монтажною схемою. Зазор оцінюють у закритій конструкції.
4. Перевірте короткий зразок: ніжка утримується, контур притискається рівномірно, стулка або полотно закривається без надмірного зусилля.

Що означають розміри на зображеннях

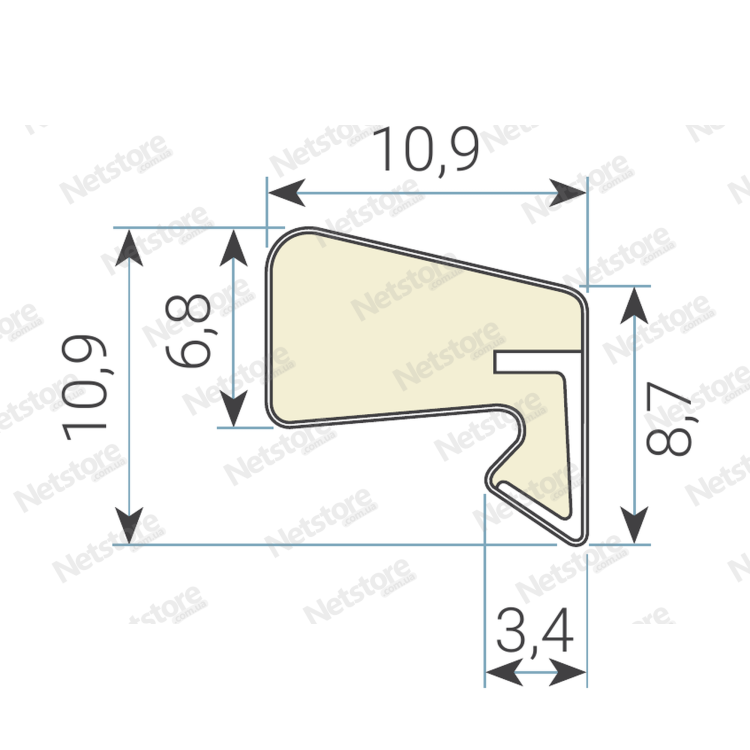

Вільний переріз має ширину 10,9 мм і повну висоту 10,9 мм. Розміри 6,8 та 8,7 мм позначають окремі ділянки форми. Значення 3,4 мм на ніжці не визначає потрібний паз: для підбору використовуйте монтажні 2,7-3,0 мм.

На монтажному вузлі окремо позначені глибина паза 6,0 мм і зазор 3,5-5,5 мм. Додатковий розмір 6,9 мм показує положення профілю у зображеному вузлі. Притвор із каталожної таблиці становить 10 мм; не підміняйте його габаритом ущільнювача.

Матеріал і робота ущільнювача

Профіль має пружну поліуретанову піну та зовнішню поліетиленову оболонку. Піна стискається при контакті, а після відкривання відновлює форму. Вставка допомагає обмежити розтягування під час встановлення. Монтажна ніжка утримує ущільнювач у пазі; самоклейний шар для цієї моделі не заявлений.

Правильно підібраний і встановлений контур допомагає зменшити проходження повітря через стик та пом’якшити контакт при закриванні. Якщо стулка провисла, зазор нерівномірний або полотно зачіпає коробку, перевірте фурнітуру й геометрію. Ущільнювач не виправляє механічне перекошення.

Порівняння зі схожими профілями

QL 3011 і QL 3037 мають схожі монтажні параметри, але різну форму. Для обох каталог указує паз 2,7-3,0 мм, глибину 6 мм та притвор 10 мм. У QL 3011 робочий зазор 3,5-5,5 мм, у QL 3037 - 3,5-5,6 мм. Цієї подібності недостатньо для заміни: зіставте нахил, напрямок і місце контакту робочої частини.

QL 3072 має інші монтажні параметри: паз 2,7-3,2 мм, глибину від 6,5 мм і зазор 2,7-4,3 мм. Збіг назви бренду або частини розмірів не підтверджує взаємозамінність. Для заміни старого гумового профілю потрібна така сама перевірка конструкції.

Технічні характеристики

Кольори та заводське пакування

Стандартні кольори актуального каталогу: білий, чорний, коричневий та сріблясто-сірий. Варіант вибирають окремо. Світла заливка технічного креслення умовна й показує форму; вона не є зразком відтінку. Додаткові кольори виробника не означають їх наявність у магазині.

Заводське пакування: бухта 250 м.п. Довжину для конструкції визначайте за всім робочим контуром із урахуванням стиків. Перед монтажем перевірте модель і колір на маркуванні. Актуальну доступність показує вибраний варіант картки. У каталозі виробника також наведена транспортна упаковка з двох таких бухт.

Встановлення та догляд

1. Очистіть паз, не пошкоджуючи його краї. Спочатку перевірте посадку короткої ділянки.
2. Вставляйте ніжку рівномірно, без розтягування та перекручування. Не тягніть ущільнювач за вільний кінець, щоб добрати довжину.
3. Виконайте кути й стики відповідно до конструкції. Не залишайте розривів у контурі та не пошкоджуйте оболонку гострим інструментом.
4. Перевірте закривання й притиск по периметру. За надмірного зусилля перевірте підбір профілю та регулювання.

Очищуйте поверхню м’якою серветкою з нейтральним мийним засобом. Не фарбуйте робочу частину та не зішкрібайте забруднення гострим предметом. Докладні розміри й офіційний каталог розміщені у вкладці «Додаткові матеріали».
