Ущільнювач Deventer S 7604 G для дерево-алюмінієвих вікон

Deventer S 7604 G - профіль для стику алюмінієвої накладки та рами

Deventer S 7604 G - спеціальний TPE-профіль для дерево-алюмінієвих вікон. Його встановлюють між зовнішньою алюмінієвою накладкою та рамою, щоб закрити монтажний паз і забезпечити надійне заднє защіпання накладки.

Це не універсальний контурний ущільнювач для притвору стулки. Профіль розрахований на конкретну геометрію вузла. У пошуку його також називають Девентер С 7604 Г або пишуть без пробілів - S7604G, але під час замовлення потрібно звіряти точне заводське креслення.

Де використовується S 7604 G

• У дерево-алюмінієвих вікнах із зовнішньою алюмінієвою накладкою.
• У стику між алюмінієвою оболонкою та дерев'яною рамою.
• Для закриття технологічного паза та фіксації профілю у передбаченому конструкцією вузлі.
• Для заміни профілю S 7604 G, якщо переріз і монтажні розміри повністю збігаються.

В офіційному матеріалі Roto/Deventer модель S 7604 G показана у системі дерево-алюмінієвих вікон Gutmann Mira Contur CTS. Для іншої системи сумісність потрібно підтверджувати за кресленням, а не лише за назвою вікна чи зовнішньою схожістю ущільнювача.

Що означає літера G

За системою позначень Deventer літера G вказує на ковзну опору. Для S 7604 G виробник окремо зазначає ковзне покриття основи. Воно полегшує монтаж між алюмінієвою накладкою та рамою і допомагає профілю правильно защіпатися у задній частині вузла.

Тому назви S 7604 і S 7604 G не варто автоматично вважати рівнозначними. Перевірене заводське креслення та офіційний опис стосуються саме версії з літерою G.

Конструкція та матеріал

• Матеріал - TPE. На заводському кресленні вказано Deventer Purene S.
• Дві зони жорсткості. М'яка робоча частина поєднана з напівжорсткою монтажною основою.
• Ковзне покриття основи. Полегшує встановлення у штатний вузол.
• Точна геометрія. Форма профілю, внутрішня камера та зачепи мають відповідати конструкції рами й накладки.

Технічні дані

• Модель - Deventer S 7604 G.
• Призначення - ущільнювальний профіль для закриття паза між алюмінієвою накладкою та рамою.
• Матеріал - TPE, Deventer Purene S.
• Конструкція - м'яка робоча частина та напівжорстка основа.

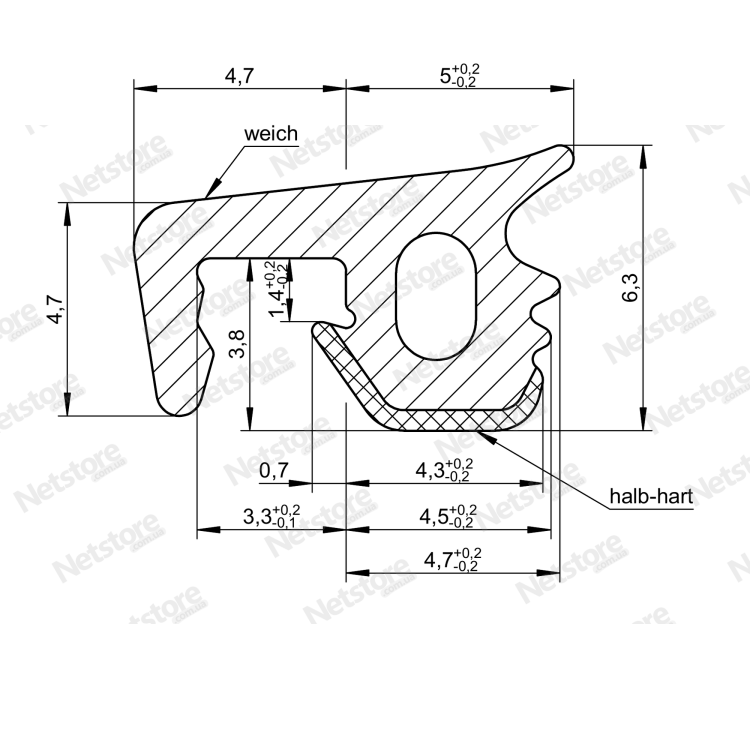

• Габаритна ширина перерізу - 9,7 мм.
• Габаритна висота перерізу - 6,3 мм.
• Кольори у картці товару - білий RAL 9016, сірий RAL 7040, чорний RAL 9004.
• Заводське пакування за даними магазину - бухта 400 м.

Як перевірити сумісність

1. Зніміть короткий відрізок старого профілю без розтягування та очистьте його торець.
2. Порівняйте весь поперечний переріз із кресленням S 7604 G: зовнішній контур, камеру, зачепи та монтажну основу.
3. Звірте габарит 9,7 x 6,3 мм і всі доступні розміри посадкового вузла.
4. Переконайтеся, що профіль стоїть саме між алюмінієвою накладкою та рамою, а не у притворі стулки.
5. За сумніву спочатку приміряйте зразок. Схожий номер моделі або колір не гарантують сумісності.

Монтаж

Очистьте паз і контактні поверхні від пилу, бруду та залишків старого матеріалу. Встановлюйте профіль рівномірно, без поздовжнього натягування і перекручування. Ковзна основа полегшує входження у вузол, але не компенсує невідповідні розміри. Після монтажу перевірте суцільність прилягання та надійність защіпання алюмінієвої накладки.
