Врезной замок GERDA ZW 500, серебристая оцинковка

GERDA ZW 500 - дополнительный врезной замок для входных дверей

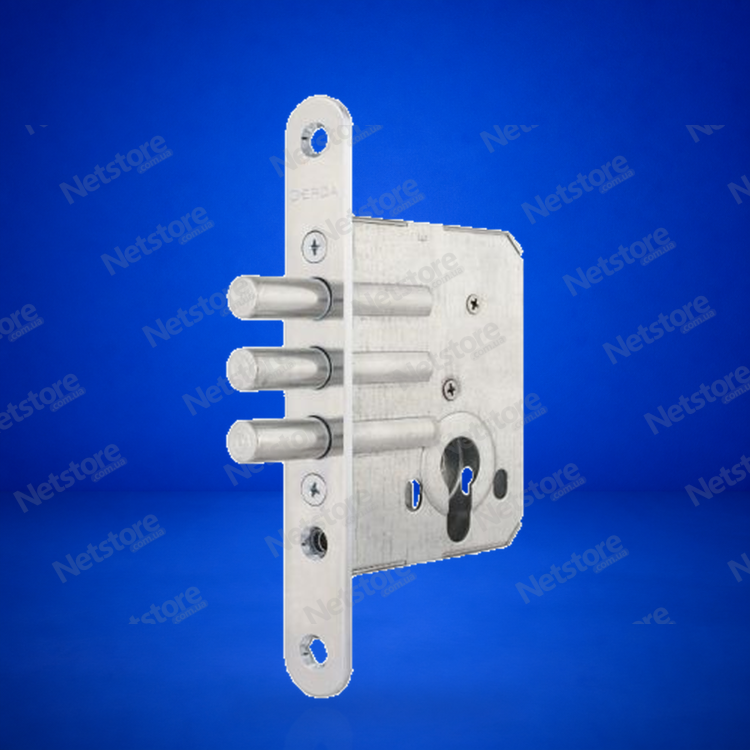

GERDA ZW 500 - врезной ригельный замок для дополнительного запирания входных дверей. Три стальных ригеля приводятся профильным цилиндром с кулачком. В этой карточке представлена серебристая оцинковка; механизм подходит для левых и правых дверей.

Замок Герда ЗВ 500 устанавливают отдельно от основного механизма с ручкой. У него нет защелки для удержания незапертых дверей, поэтому он не заменяет функцию основного замка.

Что проверить перед заказом

• Отступ оси цилиндра от лицевой планки - 50 мм. Сверьте его со старым замком.
• Лицевая планка 174 × 22 мм; корпус по чертежу имеет высоту 104 мм, глубину 80 мм и толщину 15 мм. Сравните посадочное место и крепления.
• Нужен цилиндр с кулачком. Его длина зависит от толщины полотна и фурнитуры.
• Сверьте запорные отверстия в коробке с тремя ригелями. Установка в произвольную дверь без проверки размеров не гарантируется.

Конструкция и защита

Производитель указывает три стальных ригеля, закаленную защиту от высверливания и привинчиваемую лицевую планку. Для ZW 500 GERDA заявляет класс защиты 6 по PN-EN 12209:2005. Это характеристика замка, а не класс взломостойкости всей дверной конструкции; защита также зависит от цилиндра, фурнитуры и монтажа.

Размеры и характеристики

Комплектация и подбор цилиндра

Эта карточка представляет механизм замка. Цилиндр и ключи не показаны и не подтверждены как часть поставки. GERDA указывает плоскую ответную планку в своем заводском комплекте; ее наличие в конкретной поставке Netstore нужно уточнить перед заказом. Фото механизма и чертеж помогают сверить конструкцию.

Монтаж и проверка работы

Монтаж поручите мастеру. До врезки проверьте размеры корпуса, планки и цилиндра. После установки сначала проверьте полный ход ригелей при открытой двери, затем - их свободное вхождение в ответную планку. Ключ должен поворачиваться без принудительного усилия. Заедания устраняют до закрывания двери.
