Двойной пазовый уплотнитель для деревянных окон Schlegel DX 1403

Schlegel DX 1403 / LT 1403 - двойной уплотнитель для деревянных окон

Schlegel DX 1403 - экструдированный двойной уплотнитель серии Lozaron из термопластичного эластомера TPE. Его устанавливают в подготовленный паз деревянного окна. По техническому каталогу необходимы ширина паза 3 мм и полезная глубина не менее 7 мм. Перед заменой нужно сравнить также форму рабочих лепестков и направление посадки.

В каталоге производителя это сечение обозначено LT 1403; в торговом ассортименте используется также DX 1403. Уплотнитель Шлегель ДХ 1403 относится к серии Лозарон (Lozaron). Это TPE-профиль: материал и форму следует сверять именно по его чертежу, без переноса характеристик пенных уплотнителей Q-Lon.

Что проверить перед заменой

• Паз 3 мм: измерьте вход чистого паза. Остатки старого уплотнителя или краски могут мешать правильной посадке.
• Глубину от 7 мм: ножка должна входить полностью, без перегиба или выпирания профиля.
• Точное сечение: сравните лепестки и монтажную часть со старым образцом. Одинаковый паз у двух моделей еще не означает взаимозаменяемость.
• Контакт в закрытом окне: проверьте посадку на коротком образце. Профиль должен уплотнять предусмотренный узел и не создавать чрезмерного усилия на ручке.

Для чего нужна двойная форма

Рабочие лепестки образуют двойной профиль контакта. При правильно подобранной геометрии и отрегулированном окне уплотнитель помогает перекрыть прохождение воздуха через соответствующий узел. Это полезно при замене поврежденного, затвердевшего или неправильно установленного уплотнителя такого же сечения.

Новое уплотнение не устраняет провисание створки, неисправность фурнитуры или деформацию древесины. Если окно уже тяжело закрывается, сначала проверьте регулировку и посадку старого профиля. Подбирать более толстый уплотнитель только ради усиленного прижима не стоит.

Технические характеристики

Как читать чертеж

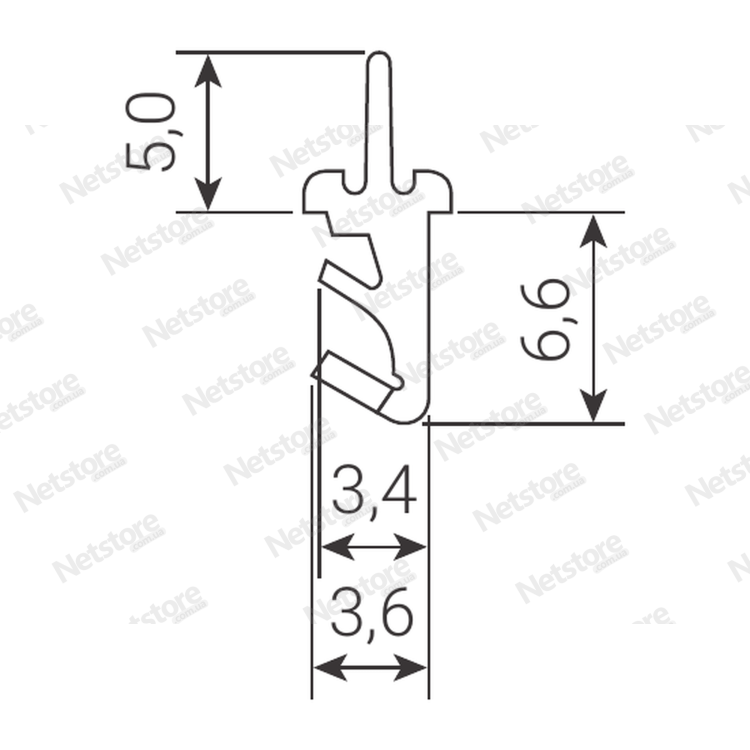

На точном сечении показаны четыре размера: 5,0; 6,6; 3,4 и 3,6 мм. Их нужно читать вместе с соответствующими размерными линиями. Это размеры отдельных частей свободного профиля, а не заявленный диапазон рабочего зазора. Для монтажного паза производитель отдельно указывает ширину 3 мм и минимальную глубину 7 мм.

Порядок установки

1. Извлеките короткий образец старого уплотнителя и сравните его торец с чертежом LT 1403.
2. Очистите паз от посторонних частиц. Проверьте ширину и глубину без самовольного расширения паза.
3. Примерьте небольшой отрезок, проверьте удержание ножки и направление лепестков.
4. Устанавливайте профиль последовательно, не растягивайте и не перекручивайте его. Стыки выполняйте с учетом конструкции окна.
5. Закройте окно и проверьте работу ручки и равномерность контакта. Если ножка выпадает или профиль мешает закрыванию, повторно сравните сечение и посадку.

Заводская упаковка и изображения

По техническому каталогу длина заводской бухты составляет 300 м.п. Для расчета потребности измерьте необходимые контуры и предусмотрите запас на стыки. Не измеряйте старый образец в растянутом состоянии.

Каталожное фото в галерее иллюстрирует внешний вид серого исполнения. Оттенок конкретной поставки следует сверить с образцом; фото и настройки экрана не гарантируют точный цвет. Для выбора посадки используйте чертеж.

Совместимость и ограничения

Модель предназначена для соответствующего узла деревянного окна. Не следует автоматически использовать ее вместо любого уплотнителя ПВХ-окон, дверей или стеклопакета. На проверенной технической странице нет отдельного рабочего зазора или класса звукоизоляции этой модели; для подбора нужны образец, чертеж и проверка контакта в вашей конструкции.
