Дверной доводчик GEZE TS 4000 EN 1-6 с рычажной тягой

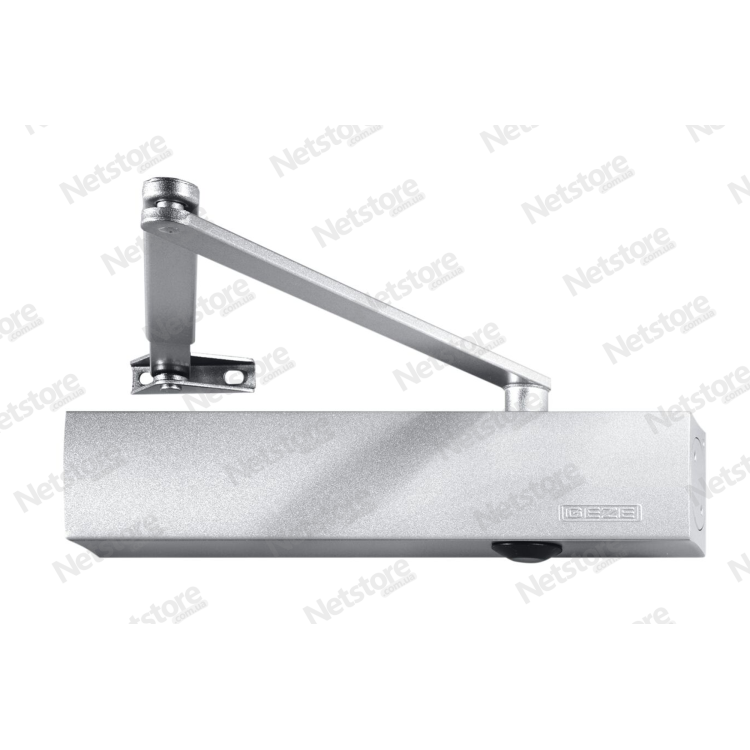

GEZE TS 4000 EN 1-6 - дверной доводчик с рычажной тягой

GEZE TS 4000 - накладной гидравлический доводчик для одностворчатых распашных дверей шириной до 1400 мм. Он плавно закрывает дверь, позволяет бесступенчато настроить усилие в диапазоне EN 1-6, отдельно отрегулировать скорость закрывания и гидравлическое торможение открывания.

Модель подходит для правых и левых дверей без перенастройки механизма. Визуальный индикатор на корпусе помогает контролировать установленное усилие, а регулировка с передней стороны упрощает точную настройку после монтажа. Доводчик Гезе ТС 4000 выбирают, когда нужно автоматическое закрывание двери с возможностью подобрать усилие под конкретную створку.

Что проверить перед заказом

• Ширину створки, направление открывания и место для корпуса и рычажной тяги.
• Схему монтажа: на полотне со стороны петель или на коробке с противоположной стороны.
• Цвет: серебристый, белый RAL 9016 или коричневый.
• Необходимость отдельной монтажной пластины, адаптера для параллельной тяги или другого специального аксессуара.

Ширина 1400 мм - максимальная для этой версии EN 1-6, а не гарантия совместимости с любой дверью. Для безбарьерного применения по DIN 18040 GEZE указывает ширину до 1100 мм. Конструкцию двери и допустимое усилие открывания необходимо проверить отдельно.

Для каких дверей подходит GEZE TS 4000

• правые и левые одностворчатые распашные двери;
• входные, офисные, коммерческие и общественные двери с интенсивной эксплуатацией;
• дверные полотна шириной до 1400 мм;
• монтаж на дверном полотне со стороны петель;
• монтаж на коробке со стороны, противоположной петлям;
• параллельный монтаж тяги с противоположной стороны петель с соответствующим отдельным монтажным аксессуаром;
• противопожарные и дымозащитные двери в одобренной производителем конфигурации.

Что можно настроить

• Усилие закрывания EN 1-6 - бесступенчато, с передней стороны корпуса.
• Скорость закрывания - гидравлическим клапаном.
• Конечный дохлоп - механически через рычажную тягу, чтобы дверь надежно доходила до замка.
• Торможение открывания - гидравлически замедляет дверь при резком открывании.

Технические характеристики

Комплектация

В комплект входят корпус доводчика GEZE TS 4000 и стандартная рычажная тяга выбранного цвета. Монтажные пластины, кронштейны для параллельной тяги, механическая фиксирующая тяга и другие специальные аксессуары заказываются отдельно.

Монтаж и настройка

1. Проверьте ширину, конструкцию и направление открывания двери.
2. Выберите допустимую схему монтажа и выполните разметку по монтажному шаблону.
3. Закрепите корпус и рычажную тягу без перекоса.
4. Установите нужное усилие EN 1-6, контролируя его по визуальному индикатору.
5. Небольшими шагами отрегулируйте скорость закрывания и торможение открывания.
6. Настройте конечный дохлоп через рычажную тягу и проверьте надежное закрывание замка.

Важно: не выкручивайте регулировочные клапаны из корпуса. Монтаж на противопожарных и дымозащитных дверях должен выполняться в соответствии с одобренной схемой и требованиями к конкретному дверному блоку.

Когда стоит выбрать другую версию

Если требуется задержка закрывания, нужна версия GEZE TS 4000 S: стандартный TS 4000 этой функции не имеет. Механическая фиксирующая тяга заказывается отдельно и не подходит для противопожарных и дымозащитных дверей. Для таких дверей систему удержания открытыми подбирают отдельно по требованиям к дверному блоку. Для створок шире 1400 мм нужна другая модификация доводчика.

Документация GEZE

Перед монтажом сверяйте схему и регулировки с документацией производителя. Инструкция охватывает TS 4000 и TS 4000 S: настройки задержки относятся только к версии S. Монтажная пластина на отдельном чертеже - дополнительный аксессуар, а не часть стандартного комплекта.

• Официальный технический лист TS 4000 EN 1-6 (PDF)
• Инструкция по монтажу и регулировке GEZE (PDF)
• Чертеж монтажа на полотне со стороны петель с пластиной (PDF)

Частые вопросы
