Низкая алюминиевая оконная ручка под жалюзи FKS 1030R
Ми повідомимо вас, щойно товар з’явиться в продажу.
Категории: FKS
Низкая оконная ручка FKS 1030R под жалюзи
FKS 1030R - алюминиевая ручка для управления оконной створкой, когда жалюзи расположены близко к ее поверхности. Низкая конструкция уменьшает выступ ручки в этом пространстве. Ручка ФКС 1030Р устанавливается на оконную фурнитуру; она не является ручкой управления самими жалюзи.
Чем полезна низкая конструкция
- Меньший выступ: помогает подобрать ручку для ограниченного зазора между створкой и жалюзи.
- Алюминиевый хват: металлическая часть, за которую берутся при открывании окна.
- Скрытое крепление: пластиковая прямоугольная розетка имеет накладку в цвет ручки, закрывающую винты.
- Чертеж для подбора: в галерее приведены размеры розетки, ручки и крепления.
Исполнение F9, артикул 109-00090
Для этого артикула каталог производителя указывает покрытие F9, длину штифта 40 мм и фиксацию положений через 45°. В серии 1030R существуют другие длины штифта и углы фиксации, поэтому сама модель не определяет исполнение.

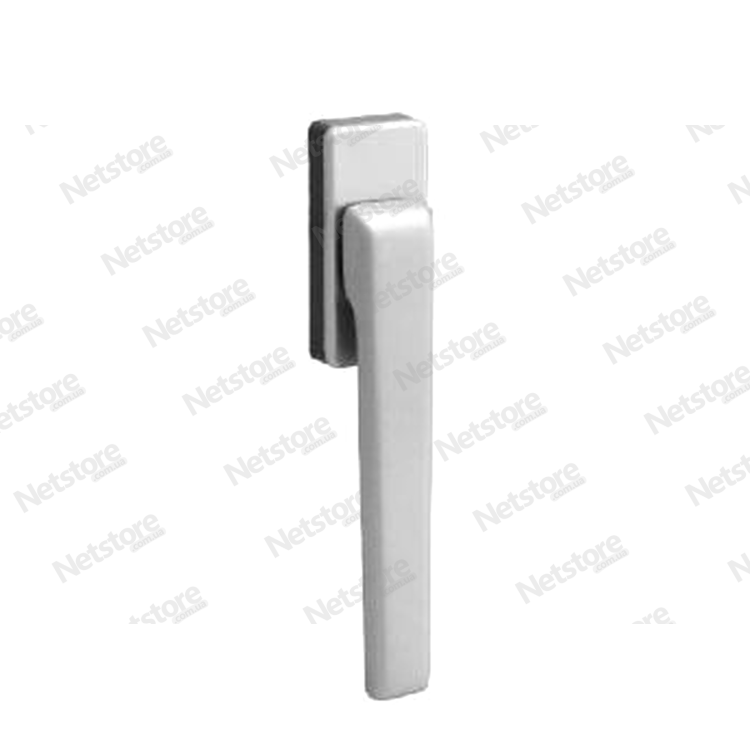

Параметры 40 мм и 45° относятся именно к варианту F9 109-00090. Для другого варианта без указанного артикула их нужно сверить отдельно. Каталожное фото показывает форму модели; фактическое покрытие выбирайте по варианту товара.
Что проверить перед заменой ручки
- Сверьте межосевое расстояние крепления - 43 мм, форму розетки и посадочные места под цапфы диаметром 10 мм.
- Сравните квадратный штифт старой ручки с новым: важны его сечение и длина части, входящей в механизм.
- Проверьте пространство до жалюзи по боковому виду на чертеже. Учитывайте движение ручки при повороте, а не только ее положение при закрытом окне.
- После установки убедитесь, что ручка поворачивается без заедания, а жалюзи ее не задевают.
Не подбирайте ручку только по внешнему сходству. Низкий выступ не гарантирует совместимости с любым окном или любыми жалюзи.
Технические характеристики
| Бренд | FKS |
|---|---|
| Модель | 1030R |
| Тип товара | Низкая оконная ручка под жалюзи |
| Материал ручки | Алюминий |
| Розетка | Прямоугольная, пластиковая |
| Межосевое расстояние крепления | 43 мм |
| Размер розетки | 30 x 64 мм |
| Длина ручки по чертежу | 122 мм |
| Диаметр цапф | 10 мм |
| Крепление | Винты скрыты под накладкой |
Документы и комплектация
Официальный каталог FKS с чертежом и таблицей исполнений 1030R доступен во вкладке «Дополнительные материалы». Наличие винтов или дополнительных адаптеров в комплекте этой карточки не подтверждено; не рассчитывайте на них без проверки комплектации.
Частые вопросы
Это ручка для жалюзи или для окна?
Это оконная ручка. Ее низкая конструкция предназначена для окон, рядом с которыми установлены жалюзи; она не управляет механизмом жалюзи.
Какие параметры у F9 109-00090?
По каталогу FKS: покрытие F9, штифт длиной 40 мм, фиксация через 45°. Эти данные не следует автоматически переносить на другой вариант без артикула.
Подойдет ли ручка вместо обычной?
Сверьте крепление 43 мм, цапфы 10 мм, розетку, длину и сечение штифта. Затем проверьте зазор до жалюзи на всем ходе ручки.
Достаточно ли знать только длину штифта?
Нет. Нужны также совместимое посадочное место, межосевое расстояние крепления и достаточное пространство для поворота ручки.
Где посмотреть точные размеры?
В галерее есть отдельный чертеж 1030R с размерами. Полная таблица исполнений приведена в каталоге производителя во вкладке «Дополнительные материалы».
Характеристики
Основные параметры товара
| Диаметр цапф | 10 мм |
| Крепление | Винты скрыты под накладкой |
| Межосевое расстояние крепления | 43 мм |
| Длина ручки по чертежу | 122 мм |
| Размер розетки | 30 x 64 мм |
| Модель | 1030R |
| Материал ручки | Алюминий |
| Тип товара | Низкая оконная ручка под жалюзи |
| Розетка | Прямоугольная, пластиковая |
| Бренд | FKS |
Дополнительные материалы
Каталог FKS: ручка 1030R
Официальный каталог производителя FKS, редакция 2015 года, на польском языке. Модель 1030R приведена на странице 37 каталога (страница 38 PDF). Здесь есть чертеж и таблица артикулов, цветов, длин штифта и углов фиксации. Артикул 109-00090: F9, 40 мм, 45°.
