Монтажная клипса Aluron ZP Styl для профиля ATP 22 Styl

Aluron ZP Styl - клипса для крепления профиля ATP 22 Styl

Aluron ZP Styl - монтажная клипса-держатель для водоотводного профиля ATP 22 Styl в деревянных окнах. Она удерживает профиль в предусмотренном системой положении. Для подбора нужны точная модель профиля и соответствие посадочной формы каталожному чертежу.

Клипса Алюрон ЗП Стиль является отдельным элементом системы: она выполняет крепежную функцию, тогда как профиль отводит воду, а торцевые заглушки закрывают его концы. Размеры и расстояния между креплениями приведены по каталогу производителя.

Кому и для чего подходит

• Монтажникам и производителям деревянных окон с профилем ATP 22 Styl.
• Для комплектования нового узла водоотведения по системной схеме Aluron.
• Для замены клипсы в существующем узле после проверки ее формы и размеров.

Что проверить перед заказом

• Обозначение профиля: именно ATP 22 Styl, а не другая модель ATP или AWZ.

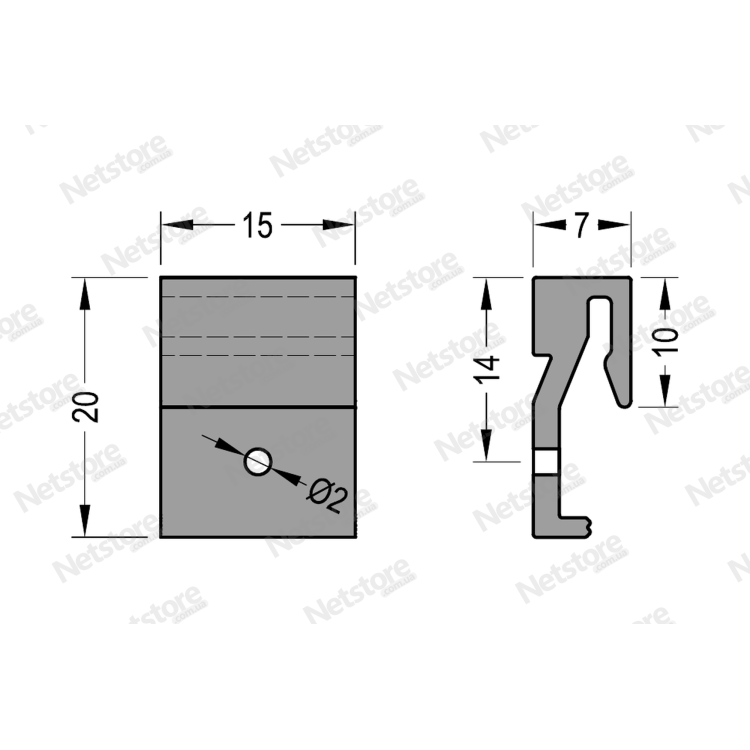

• Посадочную форму клипсы и размеры 15, 20 и 7 мм на чертеже.
• Нужное количество креплений по длине профиля и монтажной схеме.

Основные преимущества

• Системная совместимость - ZP Styl прямо указана в каталоге рядом с ATP 22 Styl.
• Проверенные размеры - чертеж помогает сопоставить клипсу с существующим узлом.
• Схема расположения - производитель задает предельные расстояния между клипсами и от края.

Совместимость и ограничения

Подтвержденная совместимость - профиль Aluron ATP 22 Styl. Для торцов этого профиля используют заглушки ZM 22/ST/3. Совместимость с другими профилями только по похожему названию не определяют. Материал, цвет и нагрузку клипсы нельзя выводить из серого условного изображения каталога.

Технические характеристики

Комплектация и упаковка

В этой карточке заказывают монтажную клипсу ZP Styl; количество в магазине считается в штуках. Каталог указывает заводскую упаковку 100 шт. Профиль ATP 22 Styl и торцевые заглушки - отдельные товары. Нужное крепление подбирают по монтажному узлу; каталог рядом показывает винт A2 3,5×30, но не подтверждает его включение в поставку клипсы.

Как устанавливать

1. Сверьте клипсу и профиль ATP 22 Styl с каталогом и конструкцией окна.
2. Разметьте крепления: до 50 мм от края до первой клипсы, до 150 мм между соседними клипсами.
3. Закрепите клипсы по системной схеме и выбранному основанию; не увеличивайте отверстие по неподтвержденному универсальному правилу.
4. Установите профиль в клипсы и проверьте фиксацию, посадку и свободное отведение воды.

Важно об отверстиях

На собственном чертеже ZP Styl отверстие обозначено Ø2 мм. Дренажные отверстия 3×25 мм через 120 мм и крепежное отверстие Ø4 мм/90° в информационном блоке каталога относятся к профилю ATP 22 Styl. Не используйте эти числа как размеры клипсы.
