Монтажная клипса Aluron ZP 14 для профилей AWZ 14/22 и AWZ 14/27
Категории: Отливы Aluron для деревянных окон Монтажные комплектующие для отливов
Aluron ZP 14 - монтажная клипса для профилей системы 14 мм
Aluron ZP 14 - системная клипса-держатель для монтажа водоотливных профилей AWZ 14/22 и AWZ 14/27 на раме деревянного окна. Деталь образует точку крепления, на которой профиль фиксируется в предусмотренном производителем положении.
В каталогах модель обозначена как ZP 14. Написания ZP14, ZP-14 и Алюрон ЗП 14 относятся к этой же клипсе. Ее не следует путать с ZP Styl или клипсами других систем Aluron.
- модель - Aluron ZP 14;
- размеры - 20 x 9 мм;
- совместимые профили - AWZ 14/22 и AWZ 14/27;
- крепление по каталогу - винт A2 3,5 x 30;
- заводская упаковка - 100 шт.
Для чего нужна клипса ZP 14
Водоотливной профиль защищает нижнюю часть деревянной оконной рамы от прямого попадания осадков. Клипсы ZP 14 закрепляют на подготовленном основании, после чего на них устанавливают совместимый профиль системы 14 мм. Так профиль получает равномерные точки опоры вдоль рамы.
В этой карточке представлена именно монтажная клипса. Водоотливной профиль, винты, уплотнители, торцевые заглушки и другие элементы системы заказываются отдельно.
Характеристики и совместимость
| Производитель | Aluron, Польша |
|---|---|
| Модель | ZP 14 (ZP14, ZP-14) |
| Тип товара | монтажная клипса-держатель профиля |
| Система | водоотливные профили, 14 мм |
| Совместимые профили | Aluron AWZ 14/22; AWZ 14/27 |
| Габариты клипсы | 20 x 9 мм |
| Крепление по каталогу | винт A2 3,5 x 30 |
| Применение | деревянные окна |
| Заводская упаковка | 100 шт. |
Сверьте маркировку водоотливного профиля и официальный чертеж узла. ZP 14 предназначена для системы Aluron 14 мм и не является универсальной клипсой для любого отлива.
Монтаж
- Определите положение водоотливного профиля на раме в соответствии с чертежом системы.
- Разметьте точки крепления клипс так, чтобы профиль опирался на них равномерно.
- Закрепите ZP 14 винтами A2 3,5 x 30 или крепежом, предусмотренным проектной документацией конкретного окна.
- Проверьте соосность клипс и выполните пробную фиксацию профиля без чрезмерного усилия.
- После проверки установите торцевые заглушки и другие элементы водоотливной системы.
Частые вопросы
К каким профилям подходит клипса ZP 14?
Официальный каталог указывает ZP 14 для водоотливных профилей Aluron AWZ 14/22 и AWZ 14/27 системы 14 мм.
ZP 14, ZP14 и ZP-14 - это разные модели?
Нет. Это варианты написания одного заводского обозначения. Модель также ищут как Алюрон ЗП 14.
Какие размеры имеет клипса?

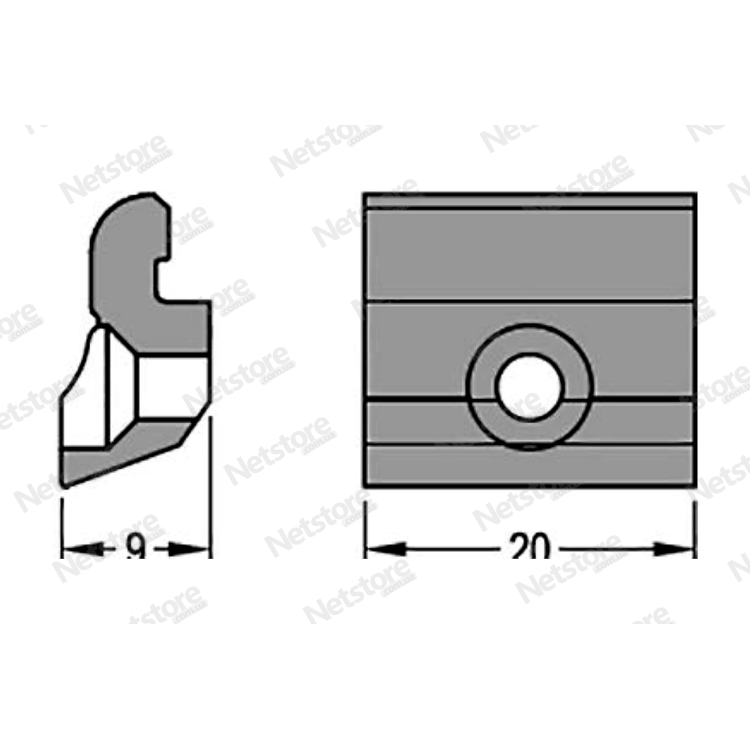

На официальном чертеже указаны габариты 20 x 9 мм.
Какой крепеж использует производитель?
В каталоге для ZP 14 указан винт A2 3,5 x 30. Крепеж заказывается отдельно.
Входит ли профиль AWZ в комплект?
Нет. В этой карточке представлена монтажная клипса. Профиль, винты, заглушки и уплотнители продаются отдельно.
Какая заводская упаковка ZP 14?
В более новом каталоге Aluron указана заводская упаковка 100 шт.
Характеристики
Основные параметры товара
| Профиль Aluron | AWZ 14/22, AWZ 14/27 |
| Тип элемента | Монтажная клипса |
| Фасовка | 100 шт. |
| Совместимость | Aluron AWZ 14/22; AWZ 14/27 |
| Комплектация | 1 клипса |
| Тип товара | Монтажная клипса-держатель профиля |
| Применение | Деревянные окна |
| Назначение | фиксация водоотливного профиля на раме |
| Способ монтажа | винт A2 3,5 x 30 |
| Система профиля | водоотливные профили, система 14 мм |
| Модель | ZP 14 |
| Бренд | Aluron |
| Страна | Польша |
